متخصصة في إنتاج الأرضيات ودعم معدات الأتمتة
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | FLE |
| إصدار الشهادات: | CE |
| رقم الموديل: | FLE-009 |
| الوثيقة: | Recycling Line Technical Pa...8.docx |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 60000USD |
| تفاصيل التغليف: | الباقة العادية |
| وقت التسليم: | 50 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 10 مجموعات / شهر |
المعلم التقني لخط إعادة التدوير

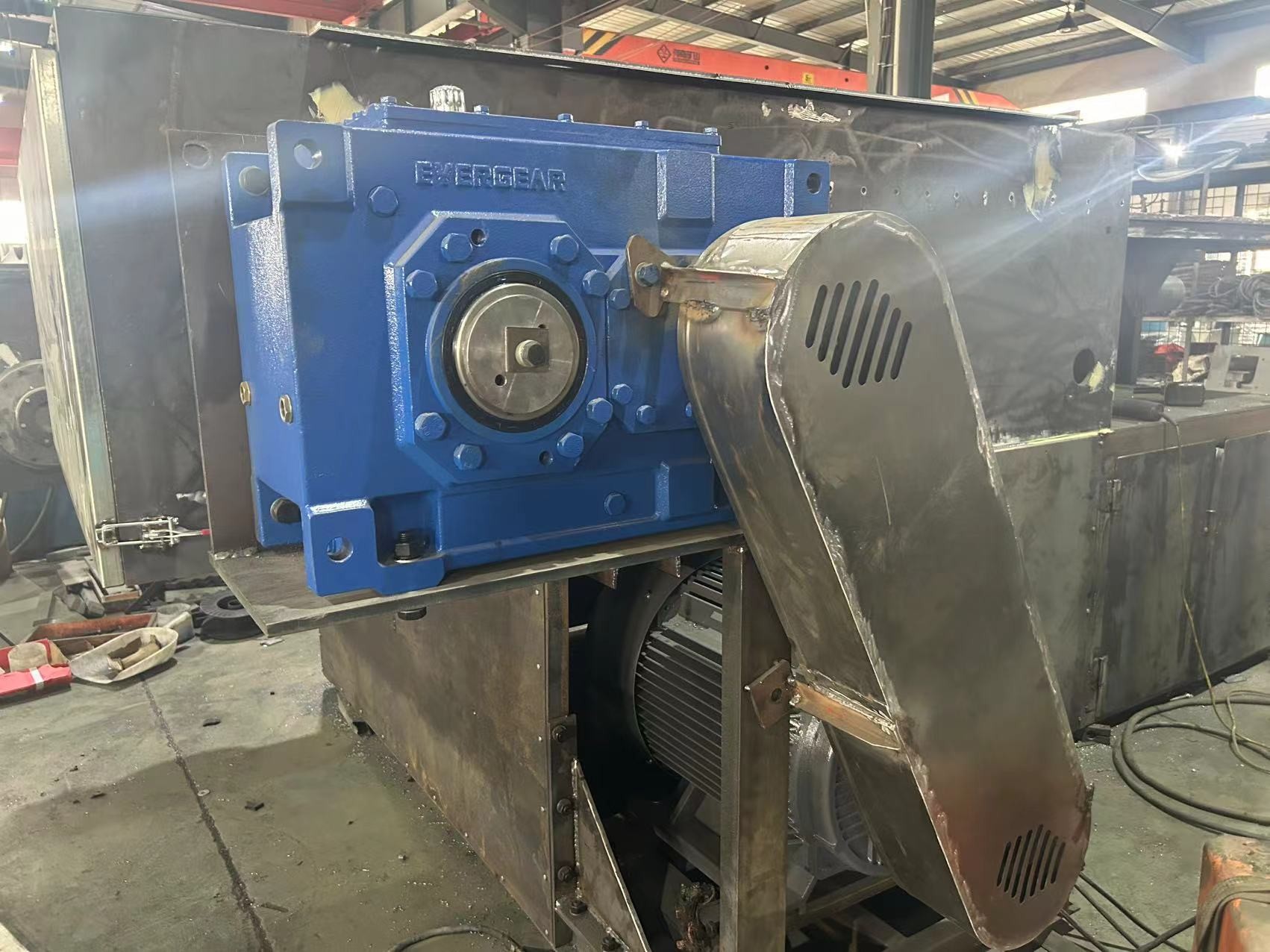

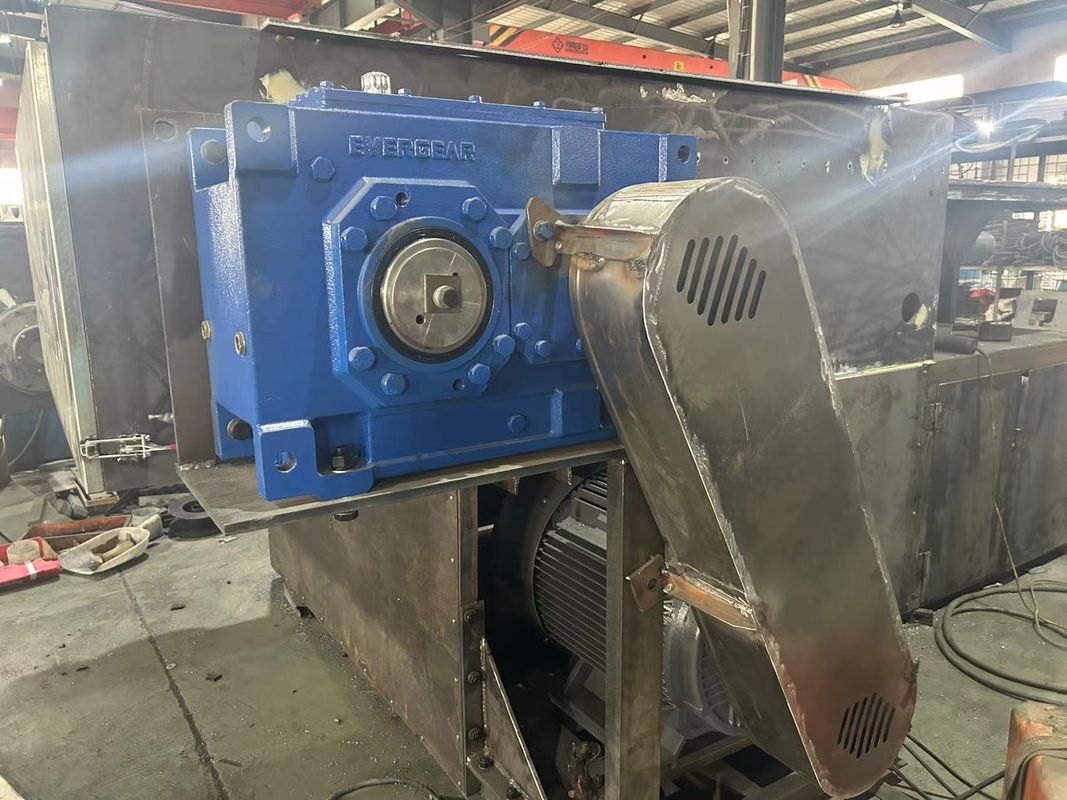

تكوين الممزق
|
اسم المنتج |
أجهزة التقطيع ذات العمود الواحد |
|
النموذج |
1700 |
|
الطاقة الداعمة الكلية |
محرك 75kw-4P |
|
الرقم والنموذج من أجهزة قطع دوارة |
سكين خاص للممزق |
|
عدد المسافة الأكمام |
32 (قطعة) مادةأنا: 45 الصلب |
|
عدد/مواد مستطيل الفولاذ |
مادة: 40cr، قطر: 260ملم |
|
نموذج وكمية المحرك |
أجهزة Ye3-250m-Grade 4 -55kw-2 (العلامة التجارية: (نانجينغ فولب) |
|
النموذج والكمية من خفيف |
GP2LKH12-100-2 مخففات الكواكب (Omet) |
|
سرعة العمود الرئيسي |
58 دورة في الدقيقة |
|
مادة الرف |
لحام الصفائح الصلبة |
|
مادة الصندوق |
لحام الصفائح الصلبة |
|
حجم الصندوق (داخلية الحجم) |
1700*1700 |
|
لوحة المحامل |
1350*720*500مؤلم) |
|
عدد السكاكين الثابتة |
مُعدّلة لـ 64 قطعة |
|
الارتباط |
وصلة الفلنجة، اتصال مباشر بالدوامةn، تكييف ربط المحرك اثنان مجموعات |
|
قطع طابع |
آلة التكيف |
|
الأجهزة المنزلية |
الحماية من الحمل الزائد، العلامات التجارية: ديلكسي، تشينغتاي |
|
طول الخطوط العريضة |
4830*2620*2130(ملم) |
تشكيلات المكابحعلى
|
نموذج السحق |
NSP-1500 (الهيكل) |
الضمان لـ سنة واحدة |
|
قطر القطع الدوار |
1000ملم |
المواد 45 الصلب |
|
العرض النهائي للدوامة |
2000ملم |
المواد 45 الصلب |
|
الرقم من الدوار سكاكين متحركة |
36 |
سبيكة صلبة |
|
عدد ثابت من السكاكينإيه |
4 عمود ثقب |
الكروم عصا مغلفة |
|
غطاء العوارض (2) |
محمل Nsk |
|
|
قوة المحرك |
90 كيلوواط |
نقية النحاس الوطنية المعيار |
|
الشبكة الحجم |
φ Φ18MM (الفتحة اختيارية) |
45 الصلب المواد |
|
مادة الشفرة |
SKD-11 |
/65 المانغنيز الصلب المواد |
|
الحجم النهائي |
11ملم |
/ |
|
مدخل الغذاء الحجم |
1350mm*550mm |
/ |
|
قدرة السحق |
3000-5000kg/h |
/ |
|
طول الخطوط العريضة |
الطول 3000ملم* العرض 2000 مترم* الارتفاع 2600ملم |
/ |
|
وزن المعدات |
5 طن |
/ |
|
المقصورة الكهربائية |
ضمان واحد السنة |
|

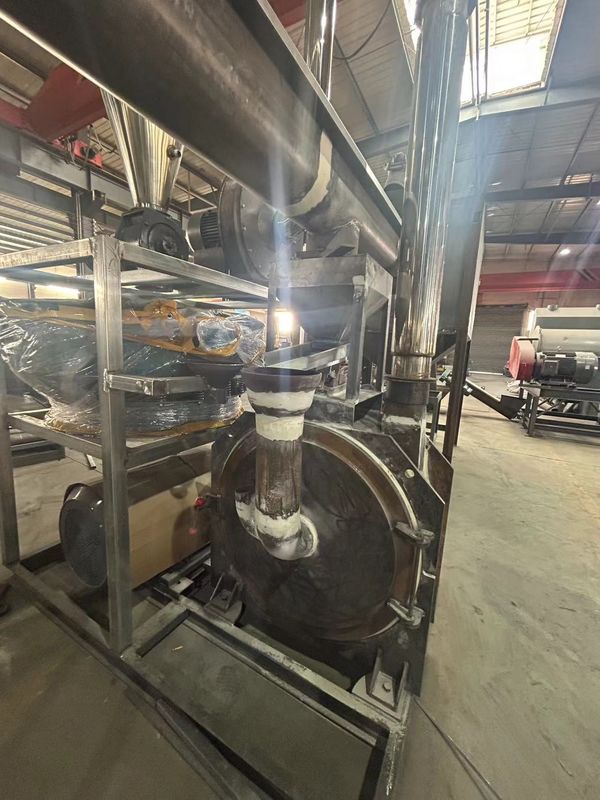

تكوين الطاحونة
|
المصنع |
تشانغتشو ديكسيانغ ماشينوفاكتوري كو، ليتد |
العلامة التجارية |
|
|
نموذج الطاحونة: |
NSP-800 (الهيكل) |
الضمان لـ سنة واحدة |
|
|
الدوار القطع قطرها |
770ملم |
تم تجميعها مصفحة الهيكلية هم مُجهزة المانغنيز شفرات |
أجزاء معالصلب |
|
الرقم من الدوار سكاكين متحركة |
28 |
||
|
صدمة العجلات |
مجموعة محامل Nsk |
الضمان لـ سنة واحدة |
|
|
قوة المحرك |
90 ألف يارو الكهرباء الآلات (ب)أور النحاس هو عالمية في المعيار الوطني |
الضمان لـ سنة واحدة |
|
|
الحجم النهائي |
5 شباك -30 ملم |
/ |
|
|
قدرة الطحن |
800-2000kg/h ((1 مجموعة) |
/ |
|
|
طول الخطوط العريضة |
الطول 1800 ملم* العرض 1500ملم* الارتفاع 1000ملم |
/ |
|
|
وزن المعدات |
1.5 طن |
/ |
|
VالتشويشSكرين التكوين
|
النموذج |
قطرها |
قوة المحرك |
وزن |
طول الخطوط العريضة |
|
1200 |
1200 |
1.5كيلوواط |
حوالي 300 كجم |
1200*1200*1000 |
ملاحظات: عدد العناصر اختيارية، تخصيص هو مدعومة، ويمكن زيادة ارتفاع و إضافة.
إعصار التكوين
الوظيفة الرئيسية للإعصار هي الغاز الصلب منفصلة(أيون) تحسين الـ الانفصال الكفاءة من إعصار هو و مهمة الحالة إلى خفضc الـ الداخلية و خارجية التداول من خام المواد تقليل الحرارة خسارة و تعزيز الغاز الصلب الحرارة التبادل. الـ إعصار يفرق الـ الغبار من الـ تدفق الهواء باستخدام الثبات قوة من الغبار و الـ الطرد المركزي قوة الناتجة عن دوران متسخ تدفق الهواء الـ الشركة يتبنى إعصار مبرد بالماء من الفولاذ المقاوم للصدأ مجهزة مع 2مروحة بـ.2 كيلوواط
Fتشكيل
مروحة الاستنشاق تتكون أساسا من المحرك والشفرات والغلاف، مدخل الهواء مرشح الشاشة و الهواء فوهة. Tهو الاسم من الـ امتصاص مروحة هو نعم (ي) ذلك هو، الـ تحفيز مشروع مروحة و الـ مخرج مروحة بواسطة النفخ بعيداً الـ متوسطة (عادة الهواء) ، يتم تشكيل منطقة منخفضة الضغط داخل المروحة. أمر إلى الرصيد الـ الضغط هو هو ضرورية إلى امتص الهواء من الـ الهواء مدخل منe مروحة إلى تحقيق توازن الضغطمع مزدوج الوظائف من النفخ ود مص واحد آلة يمكن أن تكون تستخدم لـ كلاهما الشرب والنفخ.
|
النموذج |
إنتاج الهواء |
قوة المحرك |
وزن |
منفذ الهواء الارتفاع |
|
11 كيلوواط |
>=12م |
7.5كيلوواط |
134 كجم |
930 |

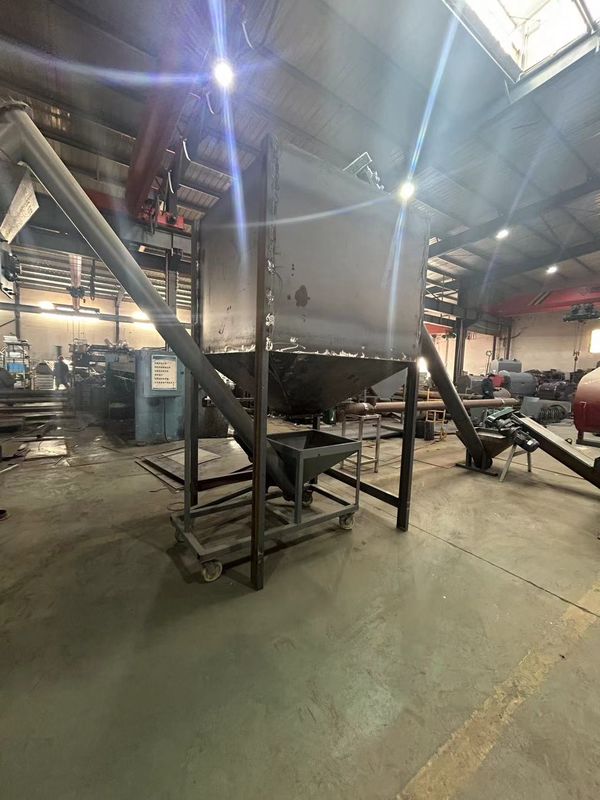

المخبأ التكوين
حجم مخصص حسب المعدات المتطلبات.
Sتشكيل الطاقم
جميع المسامير تعتمد 2.2kw-6p المحركات، والأبعاد مخصصة حسب إلى متطلبات المعدات
معدات إزالة الغبار التكوين
أثناء التشغيل الطبيعي، الغازات الغبارية تدخلe الغبار الجمع من خلال الـ امتصاص الميناء. في هذه العملية، الغبار هو tعلى السطح الخارجي مرشح الخرطوشة نظيف الهواء يدخل نظيف أإير
غرفة من خلال وسط غطاء الفلتر، و الالسويدية يمر من خلال الـ منفذ عندما يتم تنظيف غطاء الفلتر، النبضجهاز التحكم سوف
يختار تلقائيًا زوجًا واحدًا أو أكثر في منتظمة فترات.
عندما يتم تنظيف غطاء المرشح، فإن جهاز التحكم سوف افتح مغناطيس كهربائيإيك النبض والهواء عالي الضغط سيكونبلى
سرعة إلى مركز المرشح المحدد عربةالحافة و نظيف الـ الغبار جمع على الـ سطح المرشحالغبار يتبع تدفق الهواء الرئيسي
التدفق في الاتجاه و fكل شيء في حفرة الرماد تحت العمل من الجاذبية.
في إضافة: الماركات و سلسلةإيه من الرئيسي المكونات في الـ التوزيعالحجرة الحاجة إلى أن تكون إكتشافأينيد: عاكس العلامة التجارية جريتيل سلسلة تشينت البلاستيك مفكّك الدائرة في الحالة، ومفتاح سلسلة تشينت، و الجهاز المتصل تشينت سلسلة.
